Wesentliche Merkmale:

• Schleifbereich von 60 - 710 mm

• Starker 4,5 kW Schleifscheibendirektantrieb (FU-geregelt)

• CBN-Schleifscheibe Ø 200 mm

• Massive Bauweise

• Edelstahlkapselung der Mechanik im Schleifbereich

• Neu entwickelte Maschinenhaube

Wir nehmen die Wünsche unserer Kunden ernst. Deshalb:

Der Kunde entscheidet über die Ausführung des Handling 6037:

• Zwei, drei oder mehr Sägeblattmagazine
• Sägeblattspeicher mobil oder feststehend
• Durchmesserbereiche der zu beladenden Sägen
• Typ und Anzahl der zu bedienenden Schleifmaschinen
• die jeweilige Platzverhältnisse vor Ort werden beachtet

Für vibrationsfreies Schleifen mit einem hochqualitativen Schliffergebnis sind angepasste Spannteller und Blattauflagen erforderlich. Deshalb verfügt das TEMPO HANDLING 6037 über eigene Magazine für vier Sägeblattaufnahmen. In Verbindung mit der Multizentrieraufnahme werden Sägen unterschiedlichster Durchmesser und verschiedenster Bohrung in einem Stapel, ohne manuellen Eingriff, bearbeitet. Zeitaufwendiges Wechseln von Hilfsmitteln entfällt. Eine chaotische Bestückung der Magazine mit Sägeblättern, die sich in Durchmesser, Bohrung und variablen Zähnedaten unterscheiden, sowie die Be- und Entladung des Handling während des Schleifprozesses sind selbstverständlich.

Das TEMPO Handling 6037 bedient die Schleifmaschinen der Typen TEMPO ECE 45, ECT 632/633 sowie unsere neue TEMPO ECT 714. Auch bereits vorhandene Sägeblatt-Schleifmaschinen können mit dem TEMPO Handling 6037 ausgerüstet werden. Denkbar ist auch die Nutzung von Fremdfabrikaten.

 Wir stellen vor:

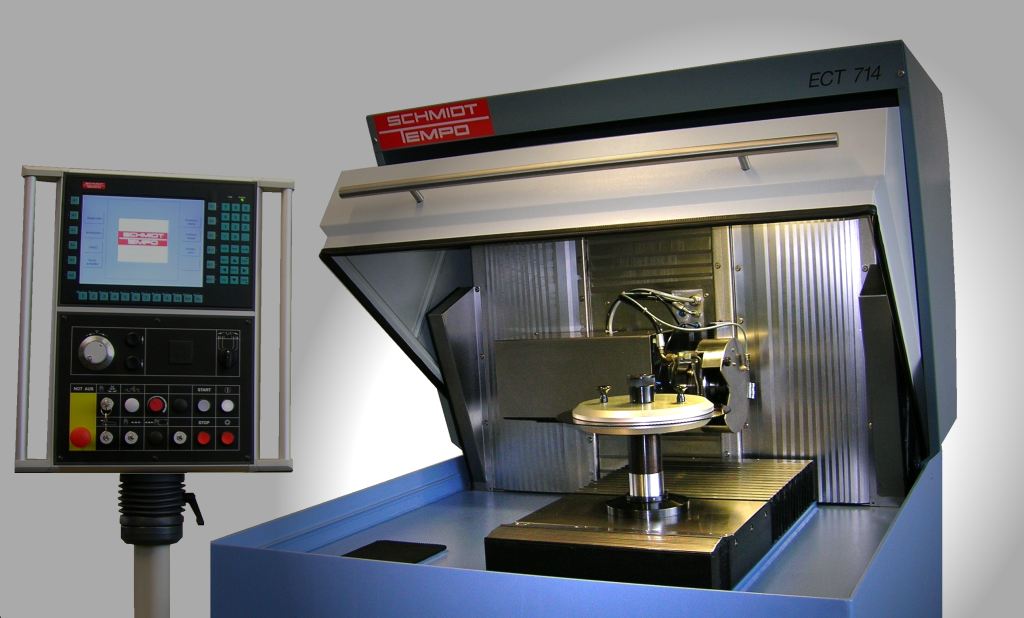

TEMPO ECT 714

Als absolutes Highlight stellt Schmidt-TEMPO den neu entwickelten Sägeblatt-Schleifautomaten TEMPO ECT 714 zum ersten Mal der Öffentlichkeit vor.Weitere Informationen sind direkt bei Schmidt-TEMPO oder auf der Messe erhältlich.

TEMPO ECE 45-4

Durch die Erweiterung auf 4 CNC-Achsen erreichen wir vollautomatische Komplettbearbeitung von HSS-Sägen mit vollkommen frei wählbarem Span- und Freiwinkel.Es gibt keine zwangsweise vorgegebenen Kombinationen.Wir schleifen den Spanwinkel im Einstechverfahren bei stillstehendem Sägeblatt, dadurch ergibt sich ein exakter Spanwinkel und minimierter Schleifscheibenverschleiß.

Unterschiedliche Sägeblattdurchmesser werden durch leicht wechselbare Spannflansche so nah wie möglich am Umfang gespannt. Eine Sägeblattklemmung ist überflüssig. Unsere Arbeitsweise hat den Vorteil, dass das Sägeblatt nahezu schwingungsfrei gespannt ist. Unabhängig von der Zustellung werden Sägen in einem Umlauf geschliffen, ohne Berücksichtigung der Drehrichtung des Sägeblattes. Der Schleifscheibenverschleiß wird erheblich vermindert.

Kreissägenmessmaschine ME 1

Zum automatischen Vermessen von unterschiedlichen Kreissägeparametern mit Datenübergabe an TEMPO Kreissägeblatt-Schleifautomaten. Die Messmaschine kann in das Handling 6037 integriert oder als eigenständige Einheit betrieben werden.

Verbesserungen im Detail:

Der Bediener freut sich, die Qualität bleibt gewohnt hervorragend:

Die CNC gesteuerten Schleifmaschinen sind mit einem Bedienterminal mit LCD-Farbdisplay und der neuen Generation des AUTOPOS -Systems (Option) ausgerüstet.

Die Maschinenhauben sind jetzt mit Tropfschutz versehen. Serienmäßig ist der Druckluftanschluss mit Druckminderer für die Versorgung von Schleifspindel und Hohlräumen mit Sperrluft.

Bei der Kühlmittelanlage keine Kompromisse: Jeder Kunde kann auf seine Wünsche ausgelegte Kühlmittelanlagen einsetzen.

Zur besseren Reinigung und damit zur wirtschaftlicheren Nutzung des Kühlschmierstoffes verwenden wir Standardkühlmittelanlagen mit Magnetfilter und zusätzlichem Papierbandfilter. Weitere Kühlschmierstoffe sowie Schleifscheiben zur Grat- und Kostenreduzierung sind im Test.

Wir freuen uns auf Ihren Besuch.

Sie finden uns in Halle 1 auf dem Messestand 106 vom 15. 03.-18.03.2006.
